正航講述：金屬材料 室溫壓縮試驗方法試驗設備
文章出處：小編
人氣：發表時間：2017-02-07 10:38
1.1試驗機
1.1.1試驗機準確度應為1級或優于1級，并應按照 GB/ T 16825. 1進行檢驗 。
1.1.2試驗機上 、下壓板的工作表面應平行 ，平行度不低于 1 : 0. 0002 mm/ mm （ 安裝試樣區 100 mm 范圍內） 。試驗過程中，壓頭與壓板間不應有側向的相對位移和轉動。壓板的硬度應不低于55 HRC。
1.1.3硬度較高的試樣兩端應墊以合造的硬質材料做成的墊板，試驗后，板面不應有永久變形。墊板上下兩端面的平行度應不低于1 : 0. 0002 mm/ mm，表面粗糙度參數Ra的最大值為0. 8 p.m 。

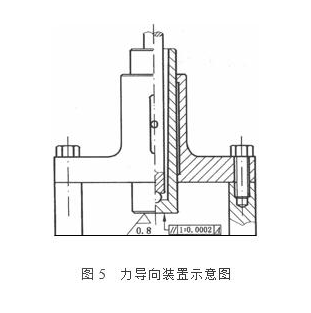

1.1.4力導向裝置：不滿足 1.1.2 要求的試驗機，應加配力導向裝置（見圖 5 ） 。
1.1.6防護罩：
進行脆性材料試驗時，用有機玻璃或鐵紗做成防護罩，將試樣罩在里面，防止試樣碎片飛出傷人或損壞儀器 。
1.1.7引伸計的準確度級別應符合 GB/ T 12160 的要求。測定壓縮彈性模量應使用不低于0. 5 級準確度的引伸計；測定規定非比例壓縮強度、規定總壓縮強度、上壓縮屈服強度和下壓縮屈服強度，應使用不低于 1級準確度的引伸計 。
1.1.8測定壓縮彈性模量和規定非比例壓縮應變小于 0. 05 % 的規定非比例壓縮強度時，應采用平均引伸計。
